Parte I: Le Fondamenta del Segnale: Cavi di Rete
Questa sezione fornisce un’analisi dettagliata delle diverse tipologie di cavi di rete, con un’attenzione particolare alle loro specifiche tecniche e ai criteri di selezione per le applicazioni professionali.
L'Anima della Connessione: Cavi in Rame a Coppia Intrecciata
I cavi Ethernet più comuni si basano su una struttura a quattro coppie di fili di rame intrecciati. L’intreccio non è un dettaglio estetico, ma una soluzione ingegneristica con un obiettivo preciso: minimizzare l’interferenza elettrica, sia proveniente da fonti esterne sia generata dai fili stessi (fenomeno noto come diafonia). L’intreccio delle coppie fa sì che le interferenze, come l’induzione elettromagnetica e le radiofrequenze, si annullino a vicenda, garantendo una trasmissione dei dati più chiara e affidabile.
La struttura di un cavo Ethernet include i fili interni, l’isolamento di ciascuna coppia, l’eventuale schermatura e un guscio protettivo esterno. In base alla presenza di schermatura, i cavi si distinguono in due tipologie principali :
UTP (Unshielded Twisted Pair): Non possiedono schermatura aggiuntiva. Sono i più diffusi in ambienti domestici e aziendali, offrendo un buon rapporto qualità-prezzo per la maggior parte delle applicazioni.
STP (Shielded Twisted Pair): Includono una schermatura metallica che può avvolgere ogni singola coppia di fili o l’intero fascio di cavi. Questa schermatura offre una protezione superiore contro le interferenze elettromagnetiche (EMI) e a radiofrequenza (RFI), rendendoli ideali per ambienti con molteplici fonti di interferenza, come data center o aree industriali.
La Gerarchia delle Performance: Le Categorie di Cavo
La scelta del cavo giusto è fondamentale per garantire le prestazioni desiderate. Le categorie di cavi Ethernet (Cat) definiscono i parametri tecnici di velocità, larghezza di banda e distanza massima di trasmissione.
Cat5e (Enhanced Cat5): È un’evoluzione del Cat5 che supporta velocità fino a 1 Gbps (Gigabit Ethernet) su una distanza di 100 metri, offrendo una larghezza di banda di 100 MHz. È un’opzione comune per le reti domestiche e per le piccole e medie imprese.
Cat6: Progettato per supportare velocità fino a 1 Gbps su 100 metri e fino a 10 Gbps su distanze più brevi, tipicamente fino a 55 metri. La sua larghezza di banda è di 250 MHz. È una scelta robusta per le reti aziendali che richiedono prestazioni superiori.
Cat6a (Augmented Cat6): L’aggiunta del suffisso “a” indica un incremento delle prestazioni. Il Cat6a estende la capacità del Cat6, supportando 10 Gbps su distanze fino a 100 metri con una larghezza di banda di 500 MHz. È ideale per le reti aziendali e i data center dove l’alta velocità su lunghe distanze è un requisito essenziale.
Cat7 e Cat8: Rappresentano le categorie più avanzate. Il Cat7 offre 10 Gbps fino a 100 metri con una larghezza di banda di 600 MHz e una schermatura rigorosa, mentre il Cat8 è progettato per ambienti con requisiti di larghezza di banda estremamente elevati, supportando fino a 40 Gbps su distanze massime di 30 metri e una larghezza di banda di 2000 MHz (2 GHz). Sono principalmente utilizzati in data center per la connessione tra server e apparati di rete.
La scelta tra le diverse categorie non deve basarsi unicamente sulla velocità teorica, ma su un’attenta valutazione dell’applicazione finale, del budget e delle future esigenze di scalabilità. Un cavo di categoria superiore, come Cat6a o Cat7, rappresenta spesso il miglior compromesso tra costi, prestazioni e longevità per la maggior parte delle installazioni professionali.
A seguire, una tavola comparativa riassume le caratteristiche tecniche delle principali categorie di cavi Ethernet.
| Categoria | Velocità Massima | Larghezza di Banda Massima | Distanza Massima (tipica) |
| Cat 5 | 100 Mbps | 100 MHz | 100 metri |
| Cat 5e | 1 Gbps | 100 MHz | 100 metri |
| Cat 6 | 1 Gbps / 10 Gbps (su 55 m) | 250 MHz | 100 metri (a velocità inferiori) / 55 metri (a 10 Gbps) |
| Cat 6a | 10 Gbps | 500 MHz | 100 metri |
| Cat 7 | 10 Gbps | 600 MHz | 100 metri |
| Cat 7a | 10 Gbps | 1.000 MHz | 100 metri |
| Cat 8 | 40 Gbps | 2.000 MHz (2 GHz) | 30 metri |
Oltre il Rame: Cavi in Fibra Ottica
Per le applicazioni che richiedono una larghezza di banda superiore su distanze estese o una totale immunità alle interferenze elettromagnetiche, la fibra ottica rappresenta la soluzione ideale. Le fibre ottiche si distinguono in due tipologie fondamentali :
- Multimodale (OM – Optical Mode): Caratterizzata da un nucleo di diametro maggiore (62,5 o 50 micron), che consente il passaggio di più raggi di luce. È adatta per le applicazioni a corto raggio all’interno di un edificio o un campus, con distanze massime che variano a seconda della classe (OM1, OM2, OM3, OM4, OM5), arrivando fino a 550 metri per la classe OM4 a 10 Gigabit.
Monomodale (OS – Singlemode): Possiede un nucleo molto più sottile (9 micron), che permette il passaggio di un solo raggio di luce. Questo riduce drasticamente la dispersione del segnale, rendendola la scelta ottimale per applicazioni a lungo raggio, con la capacità di superare i 40 km senza compromettere il segnale.
La scelta tra le due tipologie è influenzata anche dal costo degli apparati attivi, che tendono a essere più economici per la fibra multimodale. L’industria si sta orientando a considerare OM3 come lo standard di base per le nuove installazioni, con le classi OM1 e OM2 in via di dismissione dagli standard futuri.
Il cablaggio strutturato offre una scelta fondamentale tra il rame e la fibra ottica, ognuno con vantaggi specifici che lo rendono più adatto a determinate applicazioni. Il rame, in particolare i cavi a doppino intrecciato, è da tempo uno “standard ben consolidato, facile da lavorare e conveniente”. Offre connessioni di alta qualità su brevi distanze a un prezzo ragionevole e una buona flessibilità di installazione.
La fibra ottica, al contrario, è universalmente riconosciuta come il “futuro” delle reti. I cavi in fibra ottica sono significativamente più veloci, possono trasportare maggiori quantità di dati e sono quasi immuni alle interferenze elettromagnetiche. Le distanze di trasmissione della fibra superano di gran lunga quelle del rame, raggiungendo fino a 40 km per la fibra monomodale e 550 m per la fibra multimodale, rispetto ai 90 m del rame. La scelta del mezzo di trasmissione non è mai una questione di superiorità assoluta, ma di adattabilità all’ambiente specifico. I professionisti della progettazione consigliano l’uso della fibra ottica in ambienti caratterizzati da un forte “rumore elettromagnetico” , o per le dorsali che interconnettono armadi di piano o edifici separati. Questo approccio ibrido, che integra le due tecnologie dove più vantaggioso, dimostra una comprensione profonda delle sfide progettuali e assicura una soluzione ottimale, bilanciando costi, prestazioni e affidabilità.
La Sicurezza Prima di Tutto: Le Normative da Conoscere
Una delle considerazioni più critiche nella progettazione e nell’installazione di un cablaggio strutturato è la conformità normativa. Le norme non sono semplici linee guida, ma requisiti tecnici e legali che ne garantiscono la sicurezza e l’affidabilità.
A partire dal 1° luglio 2017, la Direttiva CPR (Construction Products Regulation) ha introdotto l’obbligo di certificare i cavi installati in modo permanente in base alla loro reazione al fuoco. Questa classificazione si articola in diverse classi (Aca, B1ca, B2ca, Cca, Dca, Eca, Fca), dove Aca indica la massima resistenza al fuoco e Fca la minima. La direttiva non ha solo un impatto tecnico, ma riveste anche una cruciale importanza professionale: l’installatore ha la responsabilità penale che il prodotto installato sia conforme alla normativa, e a riprova di ciò deve poter fornire un documento specifico, la Dichiarazione di Prestazione (DoP). Per un professionista, questo eleva la scelta dei materiali da una semplice valutazione di performance a una questione di sicurezza e di responsabilità legale, rendendo il DoP un documento indispensabile.
Oltre alla CPR, il cablaggio strutturato è regolamentato da una serie di standard internazionali, come la serie TIA/EIA-568, ISO/IEC 11801 e la normativa europea EN 50173/50174. Questi standard definiscono i requisiti tecnici per la progettazione, l’installazione e la manutenzione dei sistemi di cablaggio, garantendo compatibilità, interoperabilità e un’elevata affidabilità.
Parte II: L'Infrastruttura: Gli Accessori per un Cablaggio Professionale
Questa sezione sposta il focus dai cavi ai componenti di sistema, spiegando il loro ruolo nell’organizzazione e nella gestione di una rete efficiente.
Il Cuore della Rete: Connettori e Terminali
Il connettore standard per le reti LAN è l’RJ45, un connettore a otto pin che assicura una connessione solida e sicura tra il cavo e i dispositivi come computer, switch e router. È fondamentale non confonderlo con il connettore RJ11, più piccolo e a quattro pin, utilizzato per le linee telefoniche.
L’ordine dei fili all’interno del connettore RJ45 segue due standard di cablaggio internazionalmente riconosciuti: T-568A e T-568B. Entrambi specificano la sequenza dei colori dei fili per garantire la corretta trasmissione del segnale. Sebbene la scelta tra i due standard sia spesso arbitraria per le connessioni straight-through, l’uso del T-568A su un’estremità e del T-568B sull’altra crea un cavo crossover utilizzato per collegare dispositivi simili tra loro.
Schema Dettagliato dei Colori T-568A e T-568B
| Pin | Colori T568A | Colori T568B | Funzione |
| 1 | Bianco/Verde | Bianco/Arancione | Trasmissione dati |
| 2 | Verde | Arancione | Trasmissione dati |
| 3 | Bianco/Arancione | Bianco/Verde | Ricezione dati |
| 4 | Blu | Blu | Bidirezionale dati |
| 5 | Bianco/Blu | Bianco/Blu | Bidirezionale dati |
| 6 | Arancione | Verde | Ricezione dati |
| 7 | Bianco/Marrone | Bianco/Marrone | Bidirezionale dati |
| 8 | Marrone | Marrone | Bidirezionale dati |
Un’altra tecnologia sempre più diffusa è il Power over Ethernet (PoE), che consente di fornire alimentazione elettrica ai dispositivi di rete, come telecamere IP, telefoni VoIP e access point Wi-Fi, utilizzando lo stesso cavo Ethernet che trasporta i dati. Ciò elimina la necessità di alimentatori separati, semplificando notevolmente l’installazione e l’infrastruttura di alimentazione. Esistono diversi standard PoE che definiscono la potenza massima erogabile.
I Componenti Chiave del Sistema Strutturato
Il Patch Panel è il punto di controllo e terminazione centralizzato per i cavi permanenti dell’infrastruttura. Installato tipicamente in un armadio rack, accoglie tutti i cavi che provengono dalle postazioni di lavoro, offrendo un’interfaccia ordinata e facilmente gestibile per la connessione agli apparati attivi di rete (come gli switch) tramite cavi patch più corti. Esistono pannelli modulari che utilizzano moduli Keystone intercambiabili e pannelli a “punch-down” che richiedono la terminazione diretta dei fili. Il design modulare con moduli Keystone offre maggiore flessibilità e facilità di manutenzione.
Le Prese a Muro sono il punto di interfaccia finale per l’utente, collegando la postazione di lavoro al cablaggio permanente che termina nel patch panel.

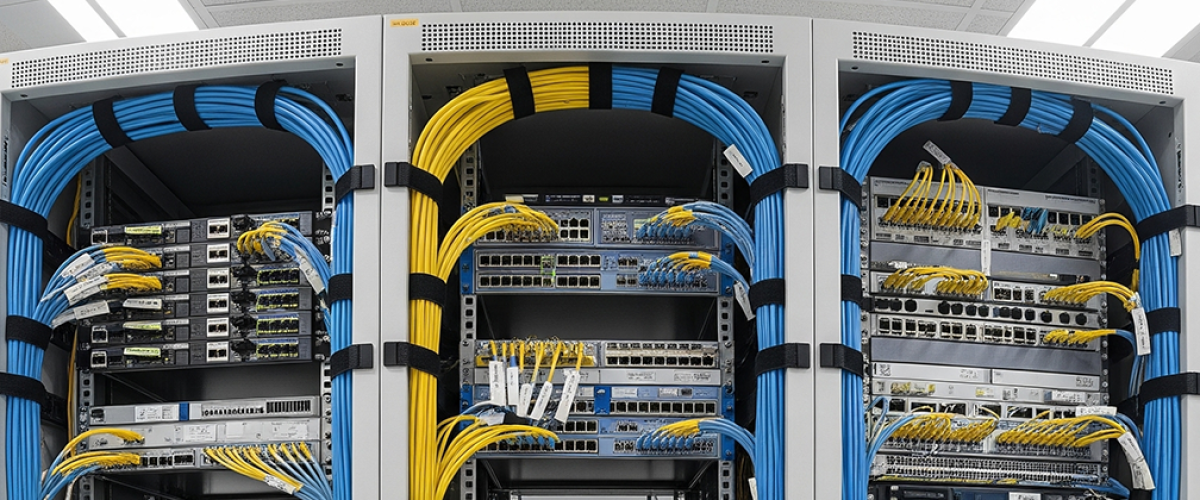

Organizzare per la Manutenzione e la Longevità: Accessori per la Gestione dei Cavi
La gestione dei cavi è un aspetto cruciale per la longevità e la manutenibilità di un’infrastruttura di rete. Sebbene le fascette in plastica siano economiche e ampiamente disponibili, le fascette in velcro sono la scelta preferita in ambienti professionali. Le fascette in velcro, infatti, sono riapribili e riutilizzabili, facilitando le operazioni di manutenzione, aggiunta o rimozione di cavi senza il rischio di danneggiare il rivestimento del cavo o comprimere le coppie interne, cosa che potrebbe degradare le prestazioni.
Oltre alle fascette, l’uso di pannelli di gestione cavi con anelli guida o con fessure a spazzola contribuisce a mantenere l’ordine all’interno degli armadi rack, proteggendo i cavi e semplificando le future attività di diagnostica e manutenzione. Un cablaggio ben organizzato è un investimento nella scalabilità e nella stabilità del sistema a lungo termine.
Parte III: Il Procedimento Passo Passo per un'Installazione a Regola d'Arte
Fase 1: La Progettazione Intelligente
Una pianificazione accurata è la prima e più importante fase di qualsiasi installazione. Il cablaggio strutturato si basa sulla topologia a stella, dove ogni dispositivo è collegato individualmente a un punto centrale, l’armadio di piano. Per garantire l’efficienza e la conformità, è essenziale mappare il layout di rete, identificando i punti di accesso a Internet, i dispositivi da collegare e i percorsi ottimali per i cavi. Le normative internazionali stabiliscono limiti di distanza precisi, come i 90 metri per il cosiddetto “Permanent Link” (il cavo che va dal patch panel alla presa a muro) e 100 metri per il “Channel” (che include anche le bretelle). Questi limiti non sono solo specifiche tecniche, ma veri e propri vincoli di progettazione che devono essere integrati fin dalle prime fasi del design architettonico per assicurare che l’infrastruttura finale sia sia efficiente che certificabile.
Fase 2: La Preparazione degli Strumenti e dei Materiali
Prima di procedere con la posa, è necessario avere a disposizione gli strumenti e i materiali giusti. Gli strumenti essenziali includono forbici da elettricista, spelafili, pinze da crimpatura per i connettori RJ45, un tester per cavi e, per le installazioni in parete, una sonda passaparete o un nastro passacavo. I materiali, oltre al cavo, includono connettori, prese a muro, patch panel e, idealmente, fascette in velcro per l’organizzazione.
Fase 3: Posa dei Cavi - Best Practice in Cantiere
La posa dei cavi deve seguire precise “regole d’oro” per prevenire danni e degradazione del segnale.
Distanza da cavi elettrici: I cavi di telecomunicazione devono mantenere una distanza minima di 152 millimetri da quelli elettrici quando viaggiano in parallelo. È preferibile incrociarli a 90 gradi per minimizzare le interferenze.
Tensione di tiro: La massima tensione applicabile durante la posa non deve superare gli 11,3 kg. Il superamento di questo valore può compromettere la corretta geometria delle coppie interne e degradare le caratteristiche elettriche del cavo.
Raggio di curvatura: È fondamentale rispettare il raggio di curvatura minimo consigliato dal produttore, che generalmente varia da 4 a 8 volte il diametro del cavo. Una curvatura eccessiva può danneggiare le coppie e alterare le proprietà di trasmissione.
Terminazione: Durante la terminazione dei cavi, la parte non intrecciata non deve superare i 13 mm per le categorie superiori, per evitare la diafonia. La sguainatura massima consigliata è di 32 mm.
Fase 4: Il Collaudo e la Certificazione Professionale
Una volta completata l’installazione, il collaudo è una fase obbligatoria per garantire che ogni connessione funzioni correttamente e risponda agli standard di performance. La certificazione del cablaggio, effettuata con tester professionali, attesta che il sistema risponde ai parametri di trasmissione della classe di riferimento.
Un aspetto cruciale da considerare è la distinzione tra il test del Permanent Link e quello del Channel. Il primo certifica la tratta permanente (cavo da patch panel a presa a muro), mentre il secondo include anche i cavi patch (bretelle) utilizzati per connettere gli apparati. La certificazione non è solo una formalità, ma un documento che garantisce al cliente finale la conformità e le prestazioni del sistema installato. Questo processo aggiunge un valore tangibile al progetto, differenziando un lavoro eseguito a regola d’arte da una semplice posa.
Standard di Cablaggio: TIA/EIA 568-D. La Garanzia di Qualità e Futuro
Nel mondo del cablaggio strutturato, l’aderenza a standard di settore riconosciuti è l’unica garanzia di qualità e compatibilità a lungo termine. Il TIA/EIA 568-D, approvato nel 2015, è considerato la “fondazione per il design dell’infrastruttura di telecomunicazione”. Lo scopo principale di questo standard è fornire linee guida per la progettazione e l’installazione di sistemi che supportino una vasta gamma di servizi esistenti e futuri, garantendo un ciclo di vita superiore ai dieci anni.
È importante distinguere questo standard aggiornato da versioni precedenti come il TIA/EIA 568-A e 568-B, che hanno definito per decenni la sequenza dei fili per i connettori RJ45. Sebbene le “pinature” A e B siano ancora rilevanti e praticamente identiche in termini di funzionalità di rete, la differenza risiede nella disposizione dei pin delle coppie arancione e verde. Il professionista della progettazione, tuttavia, si basa sull’ultima revisione, TIA-568-D, che riconosce esplicitamente i tipi di cavi più recenti, come la Categoria 8 e la fibra ottica OM5. Fare riferimento allo standard più recente non è un semplice dettaglio tecnico, ma un modo per comunicare al cliente che il progetto è al passo con le tecnologie più avanzate, assicurandone la compatibilità e la longevità dell’investimento.
L'Arte dell'Installazione (Che Affidiamo ai Tecnici)
Sebbene lo Studio 3Dr si occupi della progettazione e non dell’installazione fisica, è fondamentale che il progetto sia elaborato tenendo conto delle migliori pratiche installative. Un buon progetto considera il rispetto di norme cruciali che i tecnici installatori dovranno seguire. Ad esempio, è essenziale evitare di superare la tensione di tiro massima sui cavi (11.3 kg), poiché una forza eccessiva può “compromettere la corretta geometria delle coppie” e degradare le caratteristiche elettriche. Analogamente, il rispetto del raggio di curvatura minimo è vitale per prevenire perdite di segnale o danni fisici.
Il progetto deve anche prevedere l’uso di strumentazione professionale per la certificazione e la manutenzione. Accessori come tester di cavi, crimpatrici, spelafili e analizzatori di rete sono indispensabili per una posa a regola d’arte e per la verifica della qualità del segnale. Questo approccio professionale garantisce un’infrastruttura di alta qualità e riduce i tempi di inattività. È interessante notare come i principali produttori di componenti per il cablaggio strutturato, come Schneider Electric, si rivolgano direttamente a “studi di progettazione elettrica o meccanica” e “interior designer” , confermando che l’atto della progettazione è un anello cruciale nella catena di valore del settore. La creazione di un’infrastruttura di valore richiede la collaborazione di professionisti, ciascuno con il proprio ruolo ben definito, dal design all’installazione.
Conclusione: Il Valore Aggiunto di un Lavoro a Regola d'Arte
La progettazione e l’installazione di un’infrastruttura di rete non devono essere considerate come un’attività secondaria, ma come una componente strategica e integrata del design di un edificio. Il valore di un lavoro ben fatto non si misura solo in velocità di trasmissione, ma in sicurezza, flessibilità e capacità di sostenere le future innovazioni tecnologiche.
Attraverso la selezione scrupolosa dei cavi in base alle categorie, l’uso di accessori professionali per la gestione e l’organizzazione, e l’adesione rigorosa alle normative di installazione, è possibile realizzare un’infrastruttura robusta e affidabile. Questo approccio lungimirante assicura che il sistema di rete non sia un limite, ma un fondamento solido per l’evoluzione tecnologica dell’edificio, in piena sintonia con la visione di un’architettura e di un design proiettati verso il futuro.
